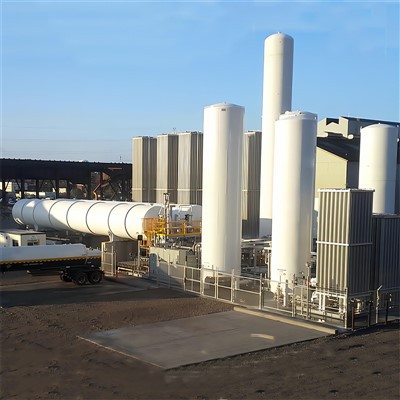

Havo ajratilish qismlarida kislorodni boshqarish klapanlarini qo'llash

Epik-maishiy sohadagi asosiy yordamchi ob'ektlar sifatida havo-ajratish bo'linmalari, ajratilgan quvurlar orqali quyi oqimlar uchun kislorodni (masalan, etilen oksidi o'simliklari) qoniqtiradilar. Kislorodni boshqarish varaqasi, etkazib berish tizimining asosiy tarkibiy qismi, to'g'ridan-to'g'ri yuqoriga va quyi oqimlarning xavfsiz va barqaror ishlashiga bevosita ta'sir qiladi. Uning muvaffaqiyatsizligi to'xtatilmagan o'chirish va iqtisodiy yo'qotishlarga olib kelishi mumkin. Shuning uchun bir necha yo'nalishda, shu jumladan dizayn va ularni tanlash, dasturni boshqarish va ishlab chiqaruvchilarning texnik xususiyatlari bo'yicha qat'iy nazorat talab qilinadi.






Kislorodni boshqarish valyutalari uchun mo'ljallangan texnik xususiyatlari



Aktuatorning ishchilari uchun xavfsizlik sozlamalari

Kislorodni boshqarish klapanlari odatda xavfsizlik uchun xavfsizlik devorlariga o'rnatiladi. Xavfsizlik devori xodimlar va atrofdagi jihozlarga zararni minimallashtirish uchun defiltatsiya xavflarini ajratib turadi. Xavfsiz qo'llar ichidagi operatsion qoplamalar xavfli, chunki tezkor operatsiya buzilishlarni qo'zg'atishi mumkin. Shunday qilib, nazorat klapanlari odatda qo'lda ishlov berilmaydi. Agar qo'lhrael kerak bo'lsa, uni xavfsizlik devoridan tashqarida aniq o'rash bilan o'rnatilishi kerak. Biroq, beton xokim bilan teshiklarni burg'ulash qiyinligi sababli, - € - Qulay konfiguratsiyalardan foydalanishni afzal ko'radi.



Materiallar va oqim tezligi uchun mos keladigan tamoyillar

Kislodli xizmatda, yuqori - The Metal zarralari og'riqni osongina qo'zg'atishi mumkin. Shuning uchun, vanfulyatsiya va bezak materiallari oqim tezligi va bosimiga qat'iy mos kelishi kerak. 1-jadvalda ko'rsatilganidek, Evropa sanoat gazlari assotsiatsiyasi (EIA) standartlariga muvofiq kislorod bosimi (mutlaq bosim) va zararlangan zonalardagi oqim tezligi, 1-jadvalda ko'rsatilganidek, ma'lum bir chegaralarni bajarishi kerak:





Mutlaq bosim (MPA)	- uchun oqim tezligi cheklovi	Yaratilgan materiallar uchun oqim tezligi chegarasi
0.3~1.5	30 m / s dan kam yoki unga teng	Cheklanmagan
1.5~10.0	Bosim × tezligi 45.0 MPa · M / s ga teng	Cheklanmagan
10.0~20.0	4,5 m / s dan kam yoki teng	Cheklanmagan
>20.0	Ruxsat berilmagan	Cheklanmagan



- - ozod qilingan materiallar (masalan, oddiy zanglamaydigan po'lat), mutlaq bosim 2.5 MPa dan oshganda ehtiyotkorlik bilan ishlatilishi kerak.

Qattiq materiallar (masalan, nikel {- qotishmalari) oqim tezligi bilan cheklanmaydi. Umumiy ozod qilingan materiallar uchun maksimal voz kechish 2-jadvalda keltirilgan:



Moddiy baho	Maksimal mutlaq bosim (MPA)	Minimal qalinlik (mm)
Monel K400	20.68	0.762
Monel K500	20.68	0.762
600 ball	8.61	3.180
625	6.90	1.380





Valvey turi va bezini tanlash



● kislorod eksportini nazorat qiluvchi klapanlar: Yuqori oqim va past bosimli differentsial, uch baravar past,- - - funi FCI 70.2-sinflar uchun - funktsiyasini tartibga solish va - funktsiyasini tartibga solishni ta'minlaydi.

● Kislorodni boshqarish variantlariYuqori oqim va katta bosimli tafovutlar, qafas - varaqlari g'ayritabiiy sharoitda tez surish uchun tanlanadi.

● Trim talablari: V harfi va hujayralar kiyish va oqishni kamaytirish uchun past ishqalanish uchun mo'ljallangan. Gaskizlar vakolatli organlar tomonidan tasdiqlangan grafit bilan - metall - maket bo'lishi kerak. Muvaffaqiyatsizlik uchun yuqori o'rtacha vaqtga ega komponentlar (mttf) uzoq vaqt davomida -}} autplessiz muddatli operatsiyani ta'minlash uchun ustuvor ahamiyatga ega.



Bonnet va moylash uchun maxsus talablar

Valvli shtampirgichlar ichki qismiga jo'shqinlikni oldini olish uchun valfli bonniklar muhrlangan bo'lishi kerak. Aktuatorlarda ishlatiladigan moylash vositalari Germaniyaning Bam yoki AQShning kislorod mosligini ta'minlash uchun tashkilotlar tomonidan tasdiqlangan bo'lishi kerak. {{4} metall tarkibiy qismlari (masalan, gazetalar, qadoqlash) kislorod moslik standartlariga javob berishi kerak.



Valviyadagilar uchun shovqinni kamaytirish va oqim oqimi

Oxygen vent valves often operate with large pressure differentials (>2.0 MPA) va shovqinni boshqarish uchun stilderlarni talab qiladi (odatda 110 dB dan kam yoki unga teng). Silencers 0,8 ~ 1.0 MP-ni differentsial bosim o'tkazishi kerak. Kam suzish uchun differentsial bosim uchun, nazorat klapanlari oqim yo'lining noto'g'risini minimallashtirish va trubkalarni qisqartirgichlar sonini kamaytirish uchun kamaytirish dizayni (kichikroq kirish, kattaroq chiqish).



Ilovani boshqarish talablari



Kislorodni tozalashning asosiy standartlari



Kislorod tizimlari neft qoldiqlarini qat'iyan taqiqlaydi. Nazorat klapanlari qat'iy kislorodni tozalash (kamayishi) quyidagilarni ta'minlashi kerak:

Yog 'miqdori har kvadrat metrga nisbatan 125 mg dan kam yoki unga teng, diametri 1 mm dan oshmasligi kerak.

Tozalash uglerod tetraxlorid kabi erituvchilarni yig'ishdan oldin amalga oshiriladi. Tozalangan tarkibiy qismlar -}} quritilgan, alohida tikilib, yig'ilish paytida neft ifloslanishisiz ishlagan.



Tozalash va tozalashdan keyin texnik xizmat ko'rsatish

● Tekshirish usullari: Ultrabinet sinovi yoki lint - neft tarkibiga rioya qilish uchun bepul kiyim-kechak bilan arting.

● Keyingi texnik xizmat ko'rsatish: Tekshiruvdan so'ng montaj va testdan so'ng neft - bepul shart-sharoitlarni saqlab turishi kerak. Ifloslanish - Tozalashni talab qiladi.



Qadoqlash, transport va o'rnatish uchun texnik xususiyatlari

● Qadoqlash: Tozalangan "Kislorod -" yog'dan ajratilgan va materiallar bilan ajralib turadigan aniq qadoqlash bilan mustaqil qadoqlash.

● Tashish va saqlash: Sharmanlanishni oldini olish uchun ajratilgan moyda - bepul joylarda saqlanadi.

● O'rnatish talablari: - saytida neft taqiqlash uchun ogohlantirish belgilari; O'rnatuvchilar va asboblar - bepul bo'lishi kerak. Agar moylovchi moddalar zarur bo'lsa, faqat kislorod -} risolasi tasdiqlangan mahsulotlarga ruxsat beriladi. Post - O'rnatish, klapanlar -} bo'lmagan professionallarga kirish cheklangan.



Ishlab chiqaruvchilarga texnik talablar



Valve sifatini ta'minlash uchun ishlab chiqaruvchilar quyidagi hujjatlarni taqdim etishlari kerak:

To'liq komponent rasmlari, - metall komponentlarining qismlari va miqdorini ko'rsatadigan rasmlar.

- metall materiallari va moylash materiallarining to'liq ro'yxati.

- metall materiallari va moylash materiallari uchun kislorodning mosligini sertifikatlash.

Tozalash tartibi (shu jumladan tozalash, yig'ish, sinov va tozalikni tekshirish usullari).

Tekshirish va sinov rejalari (shu jumladan komponentlik hisobotlari va saqlash protokollari).



Xulosa

Kislorodni boshqarish va barqaror ishlash klekalarining dizayni, moddiy tanlov, tozalash, o'rnatish, o'rnatish, texnik xizmat ko'rsatish va ishlab chiqaruvchi va ishlab chiqaruvchilarning me'yorlariga qat'iy rioya qilishga bog'liq. Ushbu bosqichlarda har tomonlama rioya qilish uzoq vaqt - havo ajratilish bo'linmalarining va quyi tizimlarining ishonchliligini ta'minlaydi va xavfsizlik xavfini va iqtisodiy yo'qotishlarni minimallashtiradi.
